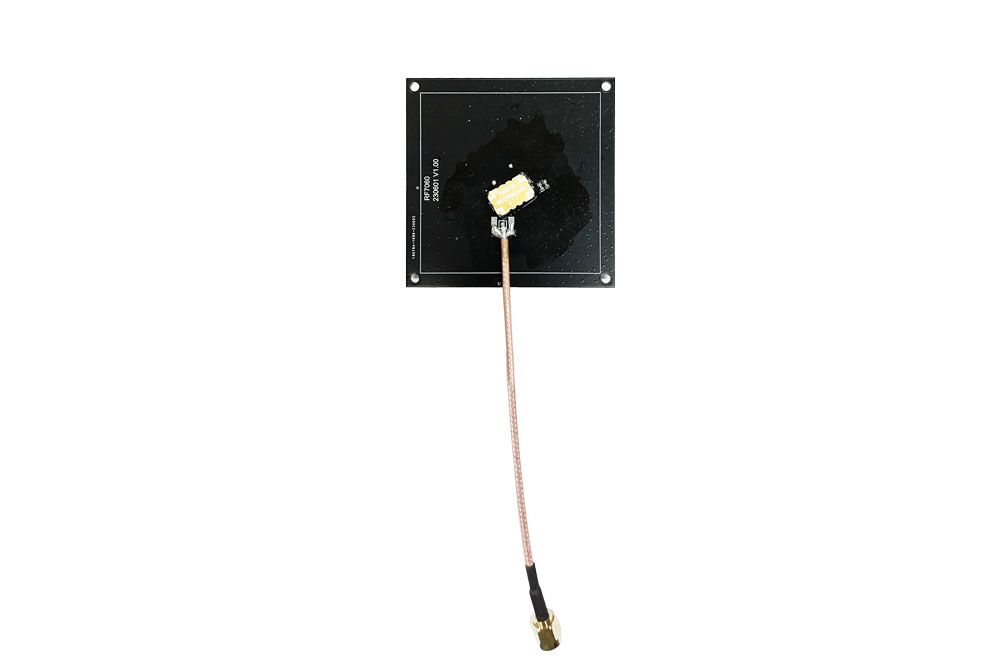

一帆云科技推出的 900M 超高频 RFID 圆极化陶瓷天线，包括三款型号：YF3525-M（1.5dbi）、YF5040-M（3.5dbi）、YF12078-M（5dbi），搭配本公 司超高频 RFID 模块 YF100（26dbm），有效读卡距离分别为 1 米，2 米，7 米。相比于其他天线， 该类型天线对标签无方向性要求、盲区小、读卡范围广、性能稳定、对环 境的适应性更强。
天线电气指标：
| 项目 | 参数 |
| Antenna model(天线规格) | 6050D（60mm*60mm*5mm）890/935 |
| Frequency Range(频率范围) | 915MHz±2MHz |
| V.S.W.R（驻波比） | 1.5 MAX |
| Band With@10dB(10dB带宽) | 8 MHz MIN |
| Gain(增益) | 3.5 dB typ @70mm*70mm groundplane |
| Impendence（阻抗） | 50Ω |
| Polarization（极化方式） | RHCP |
| 极化方式(Polarization) | 圆极化 |
| 最大功率(Max. Power) | 0.6W |
| 接头型号(Connector) | SMA 转 IPX |
| 防雷保护( Lightning Protection) | 直流接地 |
Material：材料
| Part Name | SPEC |
| Antenna | Dilectric Cermics |
| PCB | FR4 |
| Bridge(电桥) | HCO900A03 |
| Resistance（电阻） | 100Ω(0402) |
| RF Cable （线材） | RG316 |
| L=110mm | |
| RF Connector（接头） | MMCX弯公 |
Environment Condition
| Working Temp（工作温度） | -40℃～+85℃, 10%～95% RH |
| Storage Temp（贮存温度） | -55℃～+100℃, 10%～95% RH |
| Vibration（震动） | Sine sweep @1.5mmAM 10~55Hz each Axis |
Testing Curve：测试图表

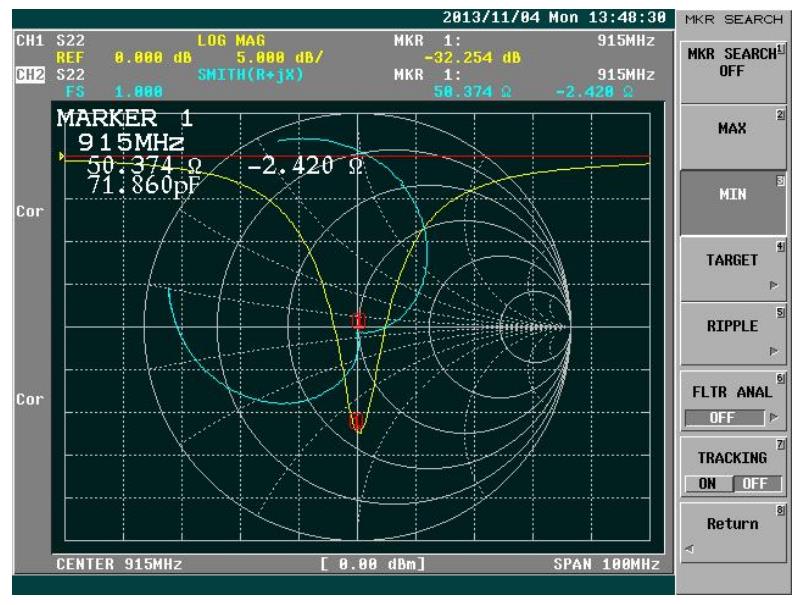

1. Patch Simth& VSWR（天线阻抗及驻波比）

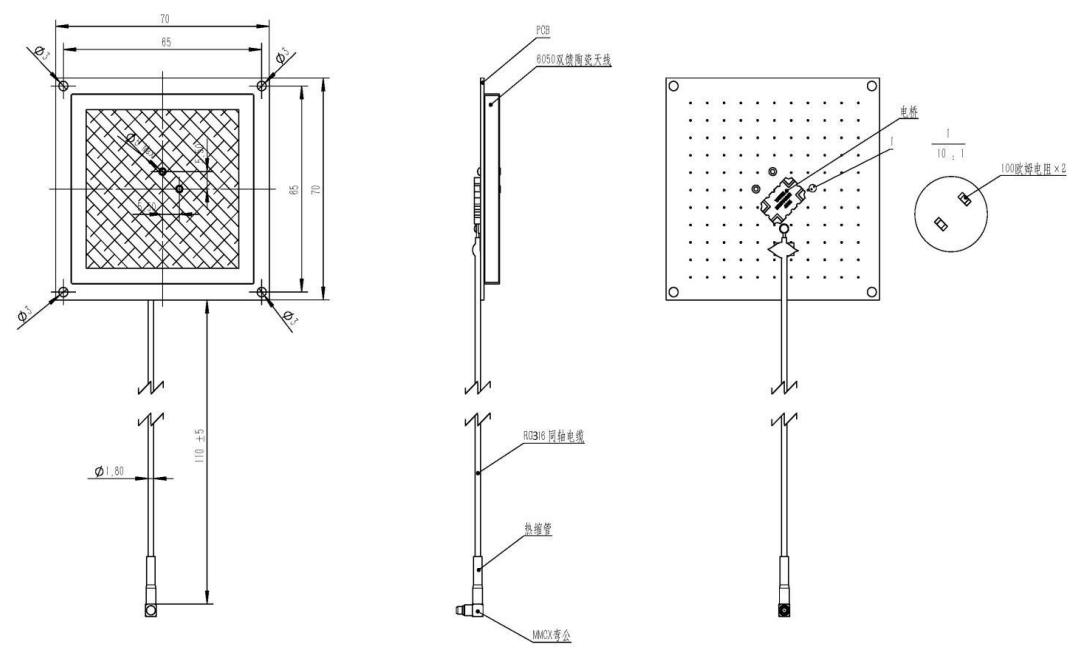

Structure：结构图
|
