一帆云科技推出的 900M 超高频 RFID 圆极化陶瓷天线，包括三款型号：YF3535-CA（1.5dbi）、YF5050-CA（3.5dbi）、YF120120-CA（5dbi），搭配本公司 超高频 RFID 模块 YF100（26dbm），有效读卡距离分别为 1 米，2 米，7 米。相比于其他天线， 该类型天线对标签无方向性要求、盲区小、读卡范围广、性能稳定、对环 境的适应性更强。

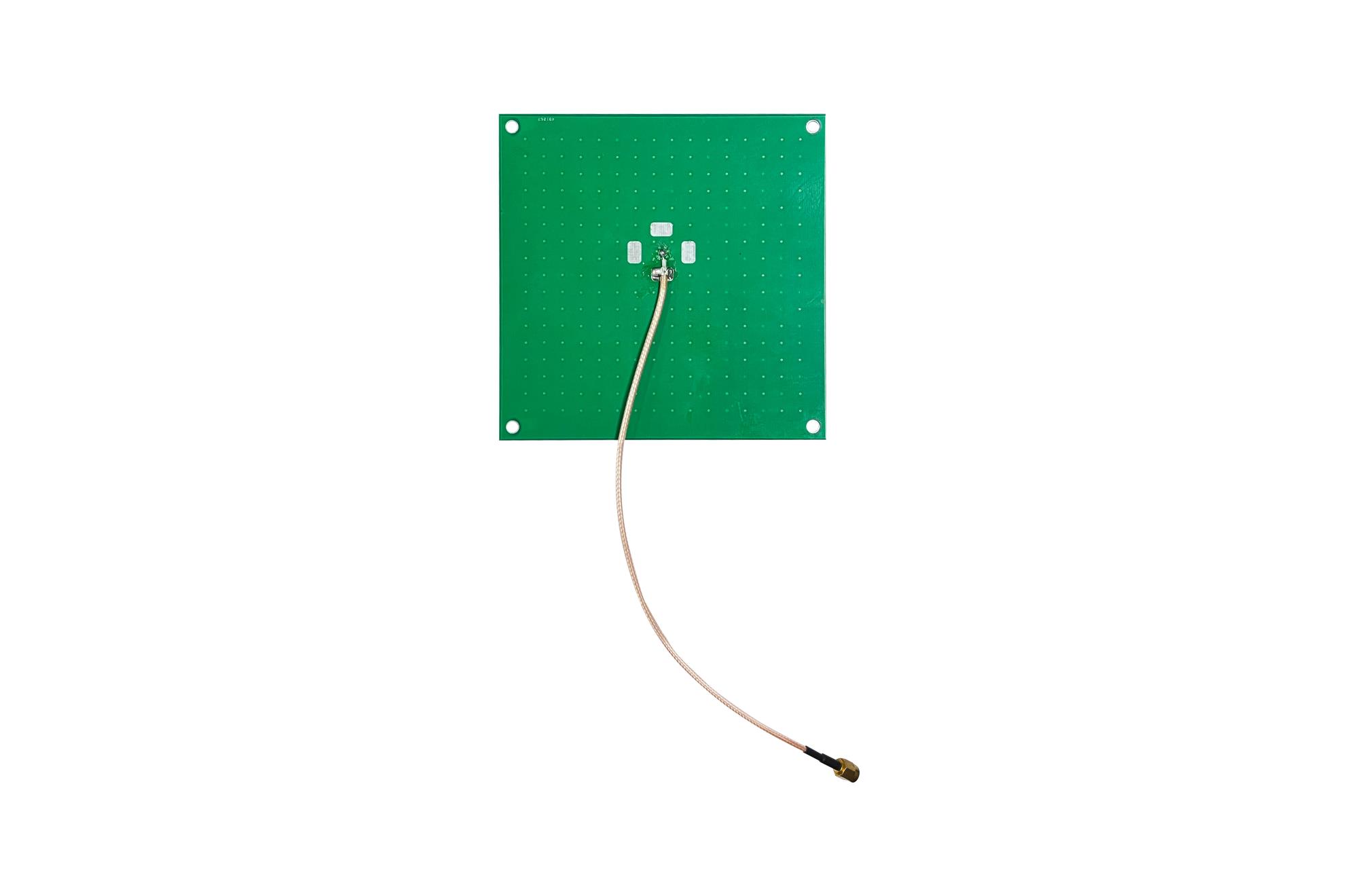

YF120120-CA天线电气指标：
| 项目 | 参数 |
| 频率范围 Freq Range(MHz) | 890/935 |
| 带宽(Bandwidth )MHz | 45MHz |
| 增益(Gain) | 5dbi |
| 波瓣宽度(Horizontal Beamwidth °) | Hor: 75 Vert:75 |
| 前后比(F/B Ratio) | ≧25 |
| 驻波比(VSWR) | <1.3 |
| 阻抗(Impedance) | 50 Ω |
| 极化方式(Polarization) | 圆极化 |
| 最大功率(Max. Power) | 0.6W |
| 接头型号(Connector) | SMA 转 IPX |
| 防雷保护( Lightning Protection) | 直流接地 |
机械指标：
| 尺寸 mm(Dimension) | 120*120*6（厚度） |
| 重量 kg（Weight0） | 0.2Kg |
| 抗风强度(Rated Wind Velocity) | 60 m/s |
| 反射板材料 (Reflector material) | 树脂 PCB 与陶瓷 |
| 天线外罩材料 (Radome material) | 客户自己采用塑料外壳组件封装 |
| 工作温度(Operating temperaturec) | -40～90℃ |

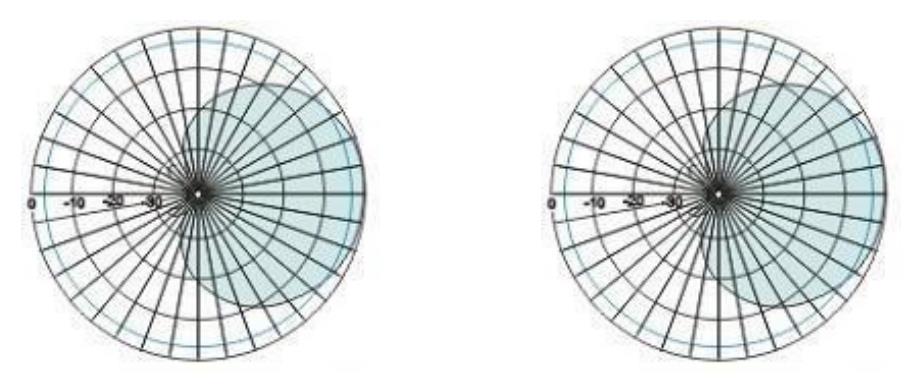

天线辐射图
波瓣宽度：横向竖向 75°
|
