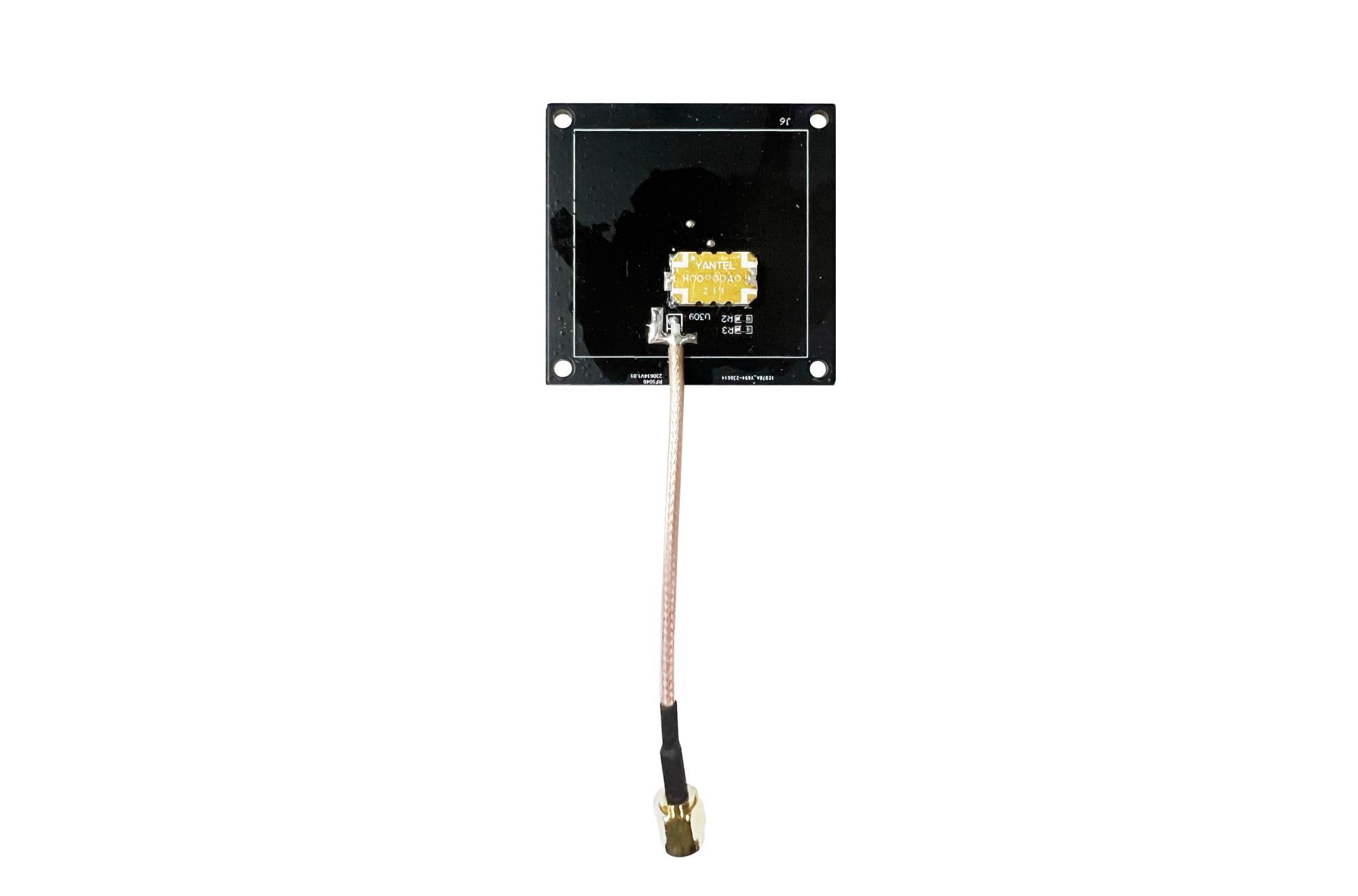

一帆云科技推出的 900M 超高频 RFID 圆极化陶瓷天线，包括三款型号：YF3535-CA（1.5dbi）、YF5050-CA（3.5dbi）、YF120120-CA（5dbi），搭配本公司超高频 RFID 模块 YF100（26dbm），有效读卡距离分别为 1 米，2 米，7米。相比于其他天线，
该类型天线对标签无方向性要求、盲区小、读卡范围广、性能稳定、对环境的适应性更强。
1. 天线电气指标： Electrical Specifications
项目 | 参数 |
Antenna model(天线规格) | 40*40（40mm*40mm*5mm） |
Frequency Range(频率范围) | 922.5MHz±8MHz |
V.S.W.R（驻波比） | 1.5:1 |
Band With (带宽) | 8 MHz MIN |
Gain(增益) | 3.5 dBi |
Impendence（阻抗） | 50Ω |
极化方式(Polarization) | 圆极化 |
接头型号(Connector) | SMA |
防雷保护( Lightning Protection) | 直流接地 |
2. Material：材料
No | Part Name | SPEC |
1 | 反射板材料 | 树脂PCB与陶瓷 |
2 | RF Cable （线材） | RG316 |
L=179mm | ||
3 | RF Connector（接头） | SMA |
3. Environment Condition
1 | Working Temp（工作温度） | -40℃～+85℃, 10%～95% RH |
2 | Storage Temp（贮存温度） | -55℃～+100℃, 10%～95% RH |
3 | Vibration（震动） | Sine sweep @1.5mmAM 10~55Hz each Axis |
4. Testing Curve：测试图表

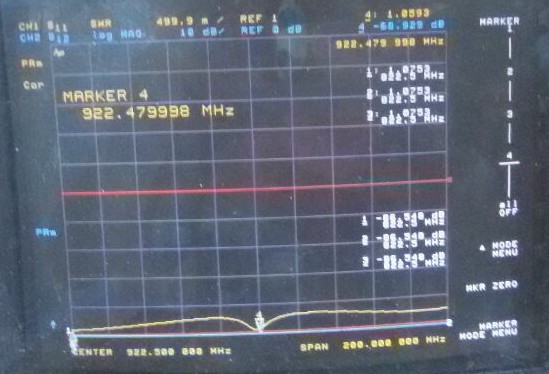

VSWR 驻波比

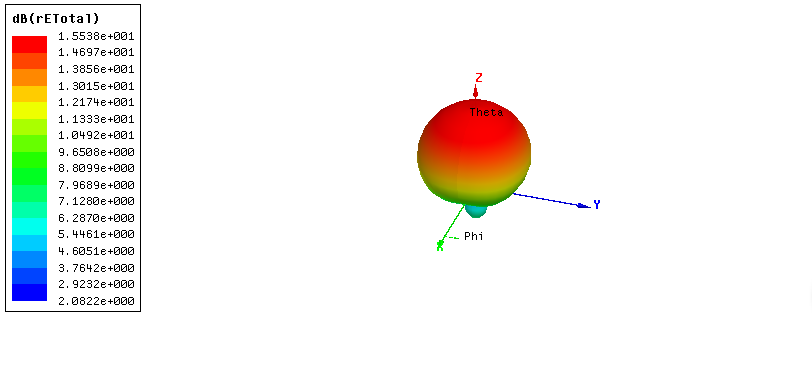

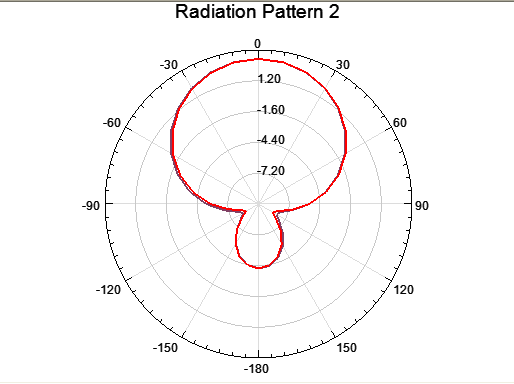

Radiation pattern 辐射场型

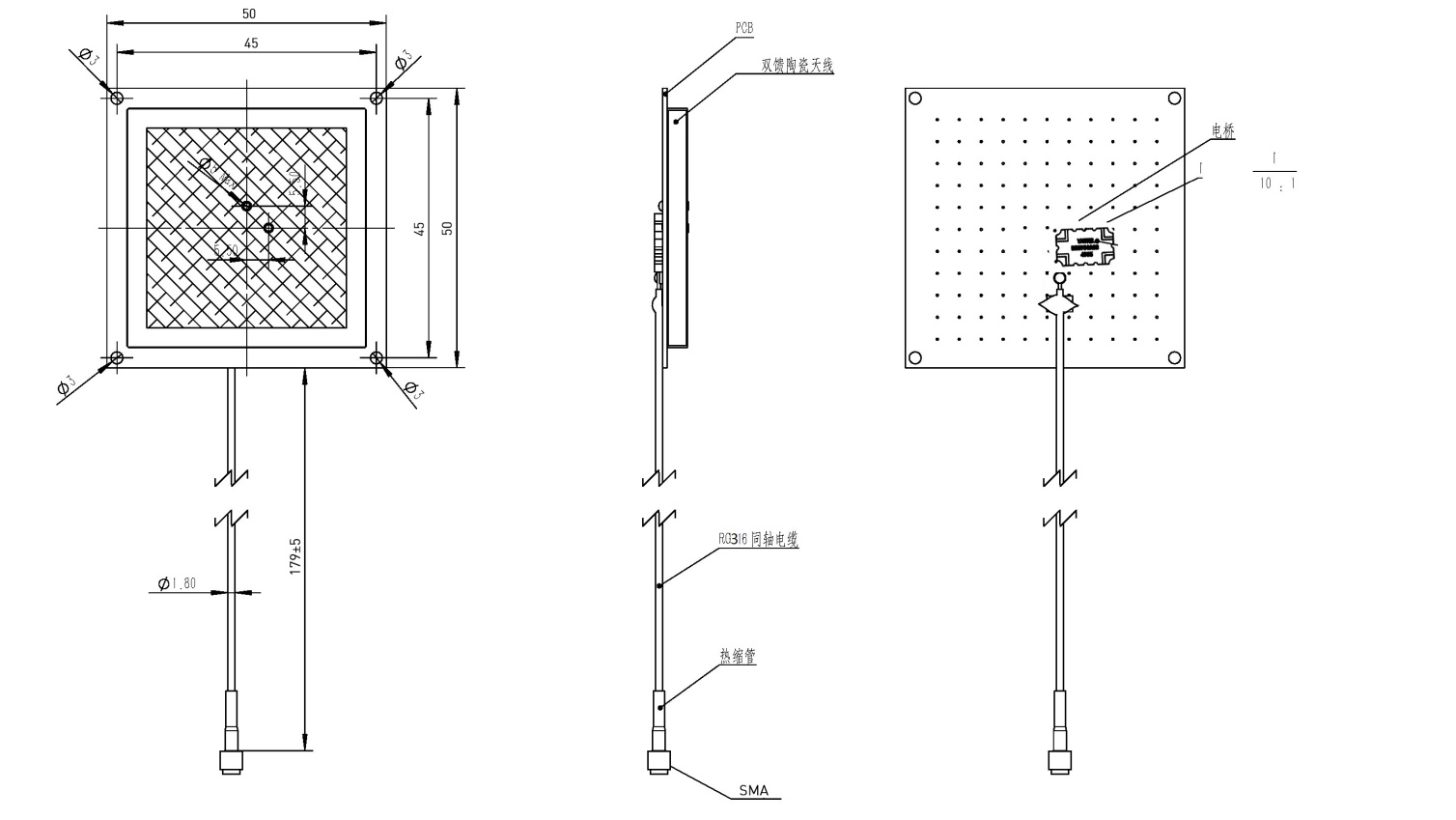

5. Structure：结构图
|
