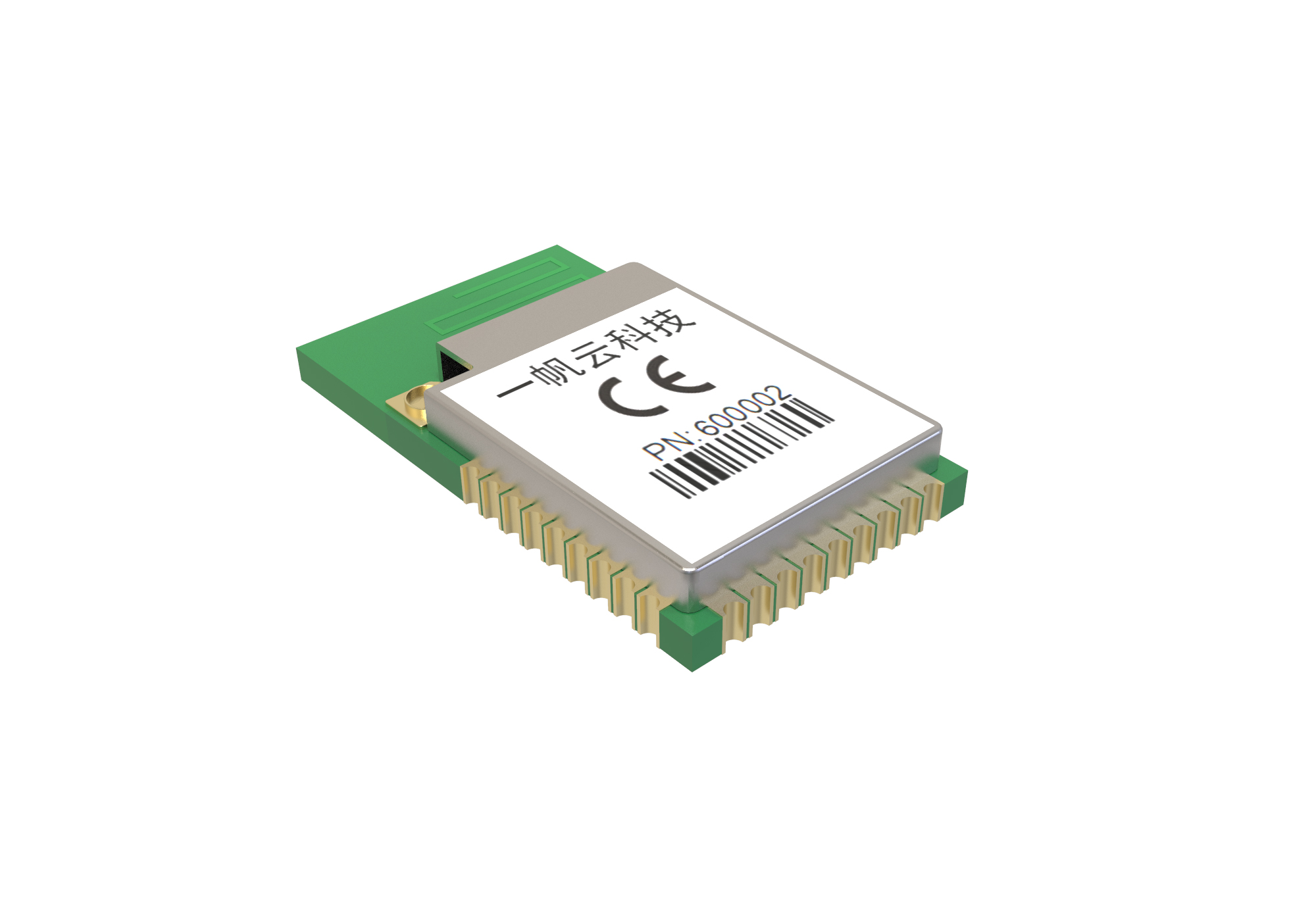

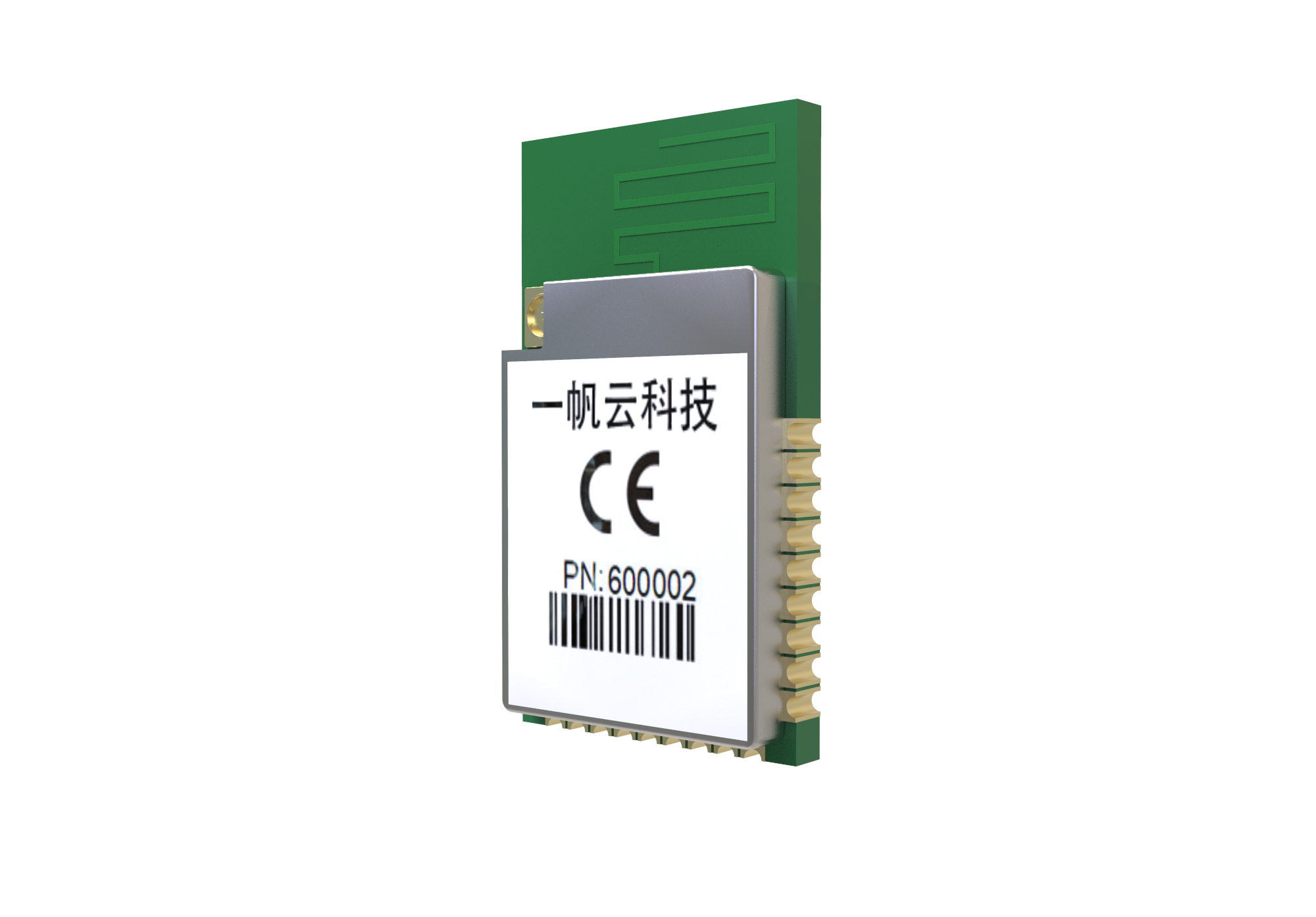

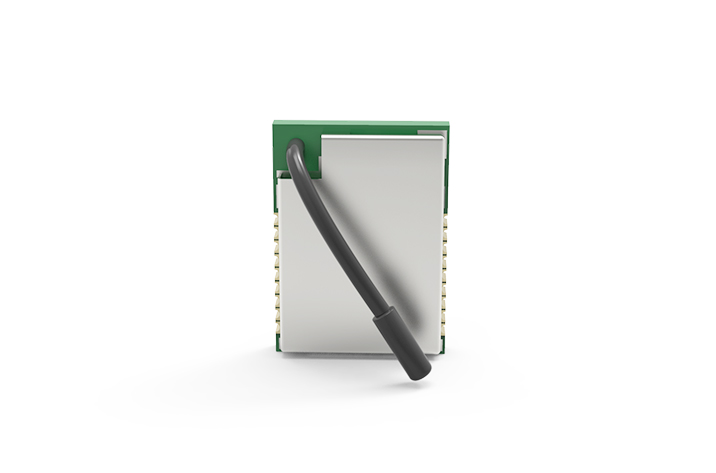

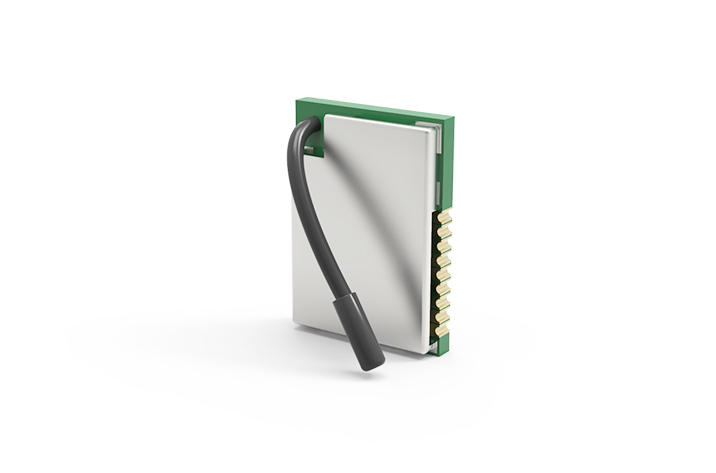

ZigBee 3.0智能门锁通讯模块

产品详情

广州一帆云科技有限责任公司出品的ZigBee 3.0数据传输模块，采用贴片封装，体积更小巧。它具备最大20dBm输出功率，视距传输距离可达2500米（@5dbi天线），工作频段2.400GHz~2.520Ghz，除标准ZigBee的16个通道外，还有9个扩展频段，可以有效避开WIFI、蓝牙等其他2.4G信号干扰。无线最高通信速率为2Mbps，串口最高波特率为1.5Mbps。

广州一帆云科技有限责任公司为ZigBee 3.0数据传输模块用户提供mesh对等无线路由协议，无组网延时，采用时间空间权值均衡原则，路由时间短，通讯稳定可靠。


全新ZigBee3.0通讯标准

ZigBee3.0广泛应用于各种设备，包括智能灯具，智能开关，智能门锁等


完全兼容ZigBee 3.0协议

支持接入各大厂商的智能家居产品


内嵌ZigBee 3.0安全通讯标准

Zigbee3.0增强了网络的安全特性，分别使用Network Key和Link Key在网络层和APS层加密数据。安全保障.jpg

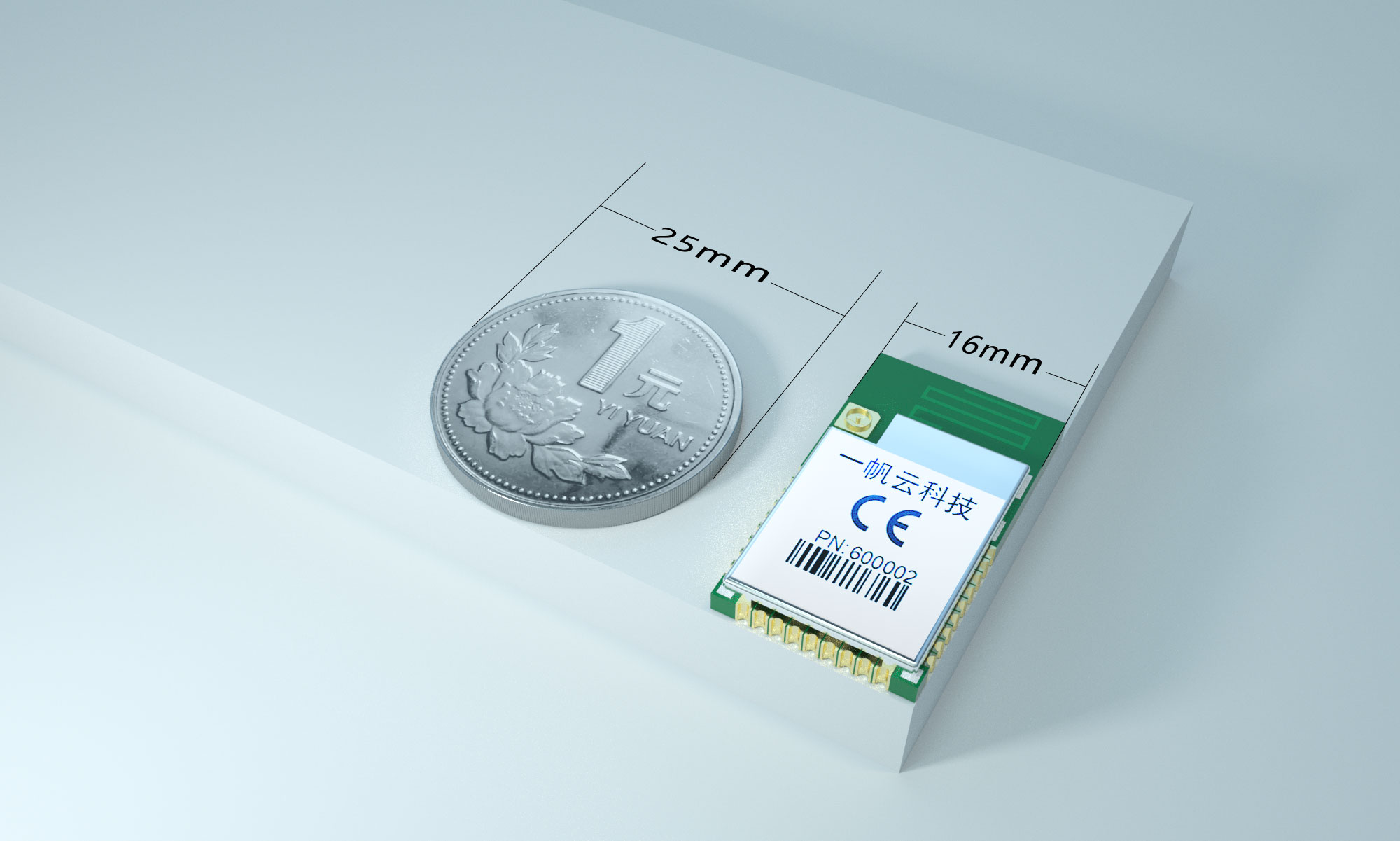

超小体积

可轻松嵌入各种智能家居设备当中


工业级的数据安全保障

工业级稳定模块：一线品牌器件双协议加持，四重安全保障

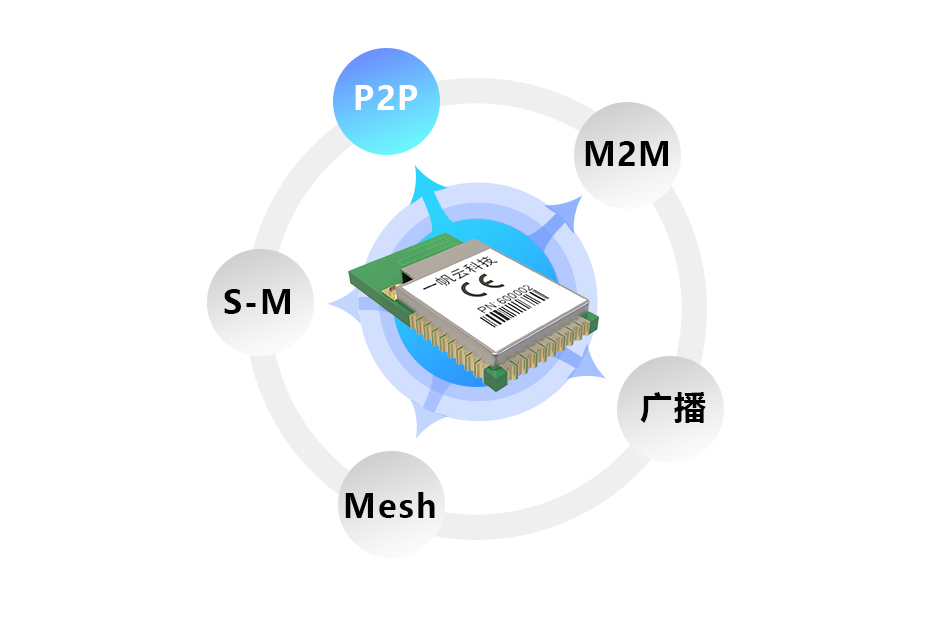

内嵌ZigBee透传协议

支持各种网络结构，支持点对点P2P，多点对多点M2M广播，主从S-M，无角色网状网Mesh等拓扑结构

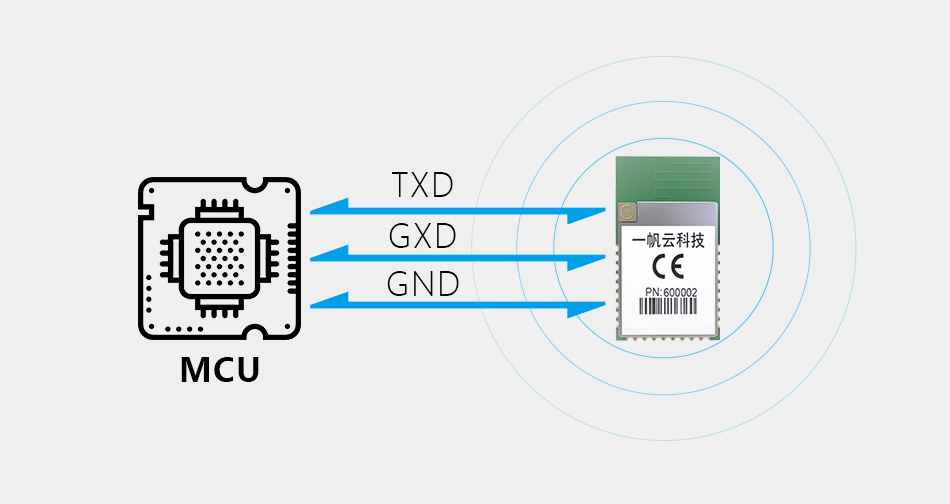

串口三线制连接，应用简单

（TTL/RS232/RS485）串口三线连接透明传输，快速完成电路设计

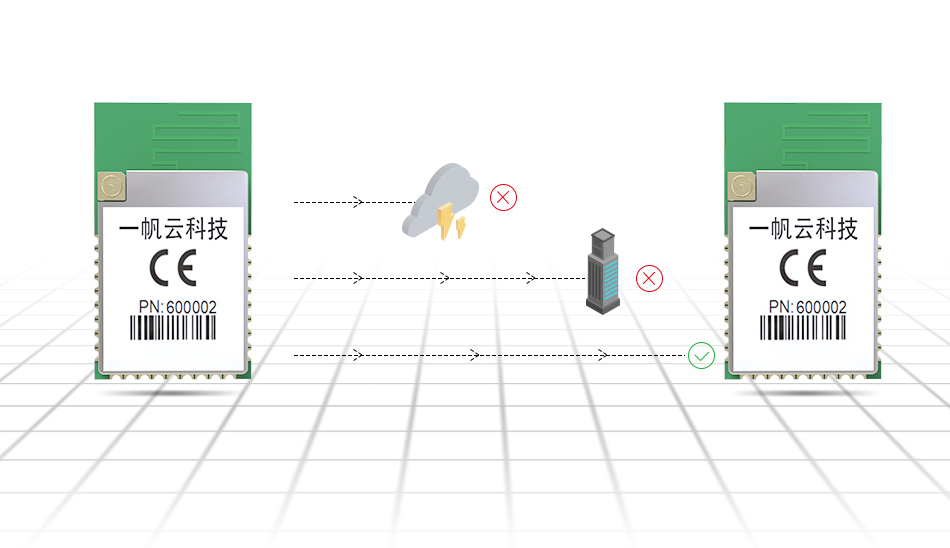

自动重试机制

数据因为外界干扰发送失败时设备会自动按照设置重新发送

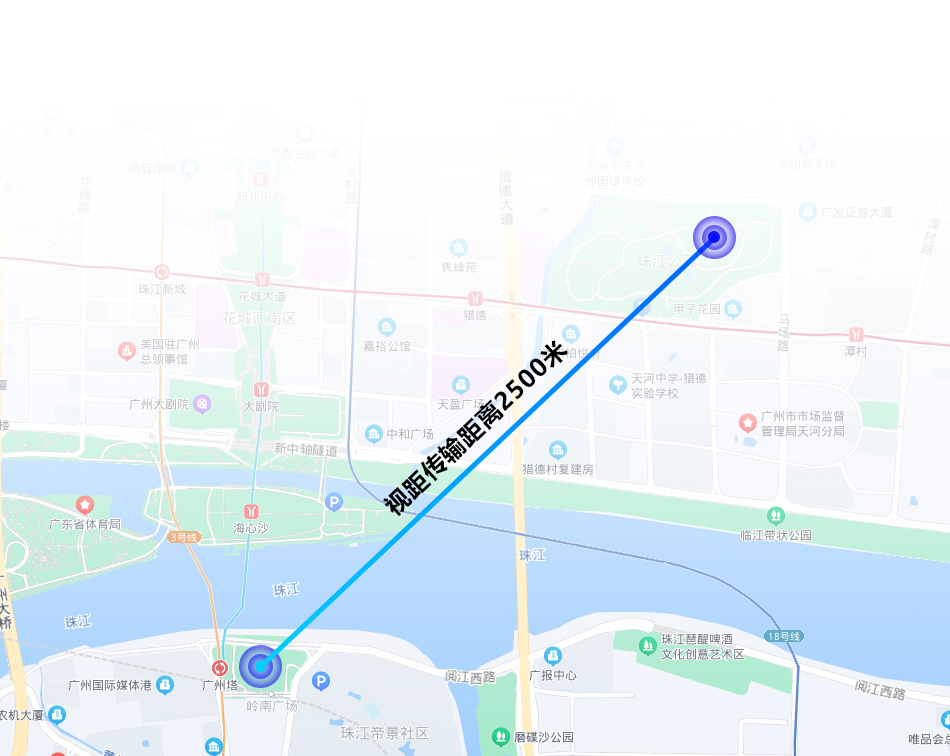

远距离通讯

输出功率最大为+20dBm，配合@5dbi天线视距传输距离2500米

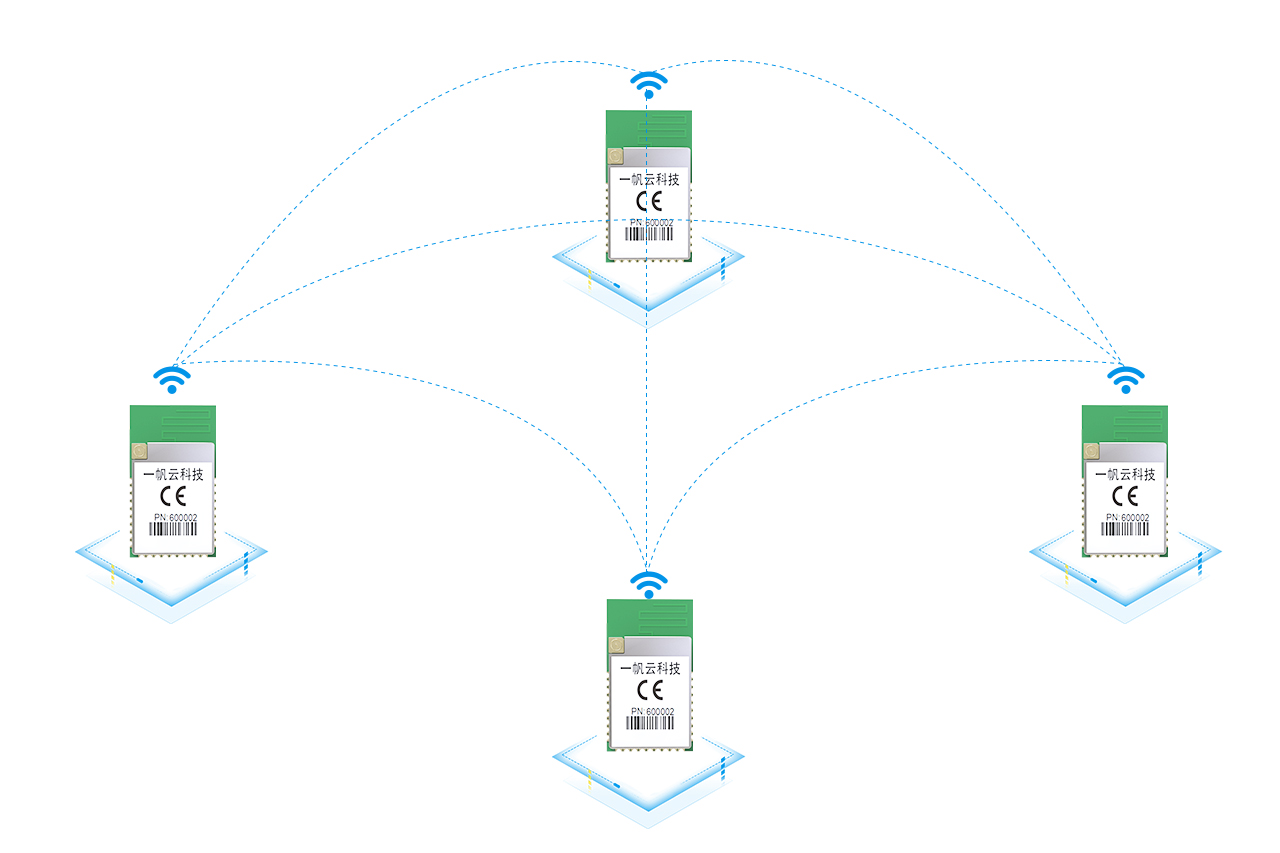

强大的Mesh组网能力

ZigBee3.0系列高性能ZigBee模组具有强大的组网能力，可一键自动组建Mesh网络，无组网延时，采用时间空间权值均衡原则，路由时间短，通讯稳定可靠


ZigBee3.0模块在无线智能门锁应用

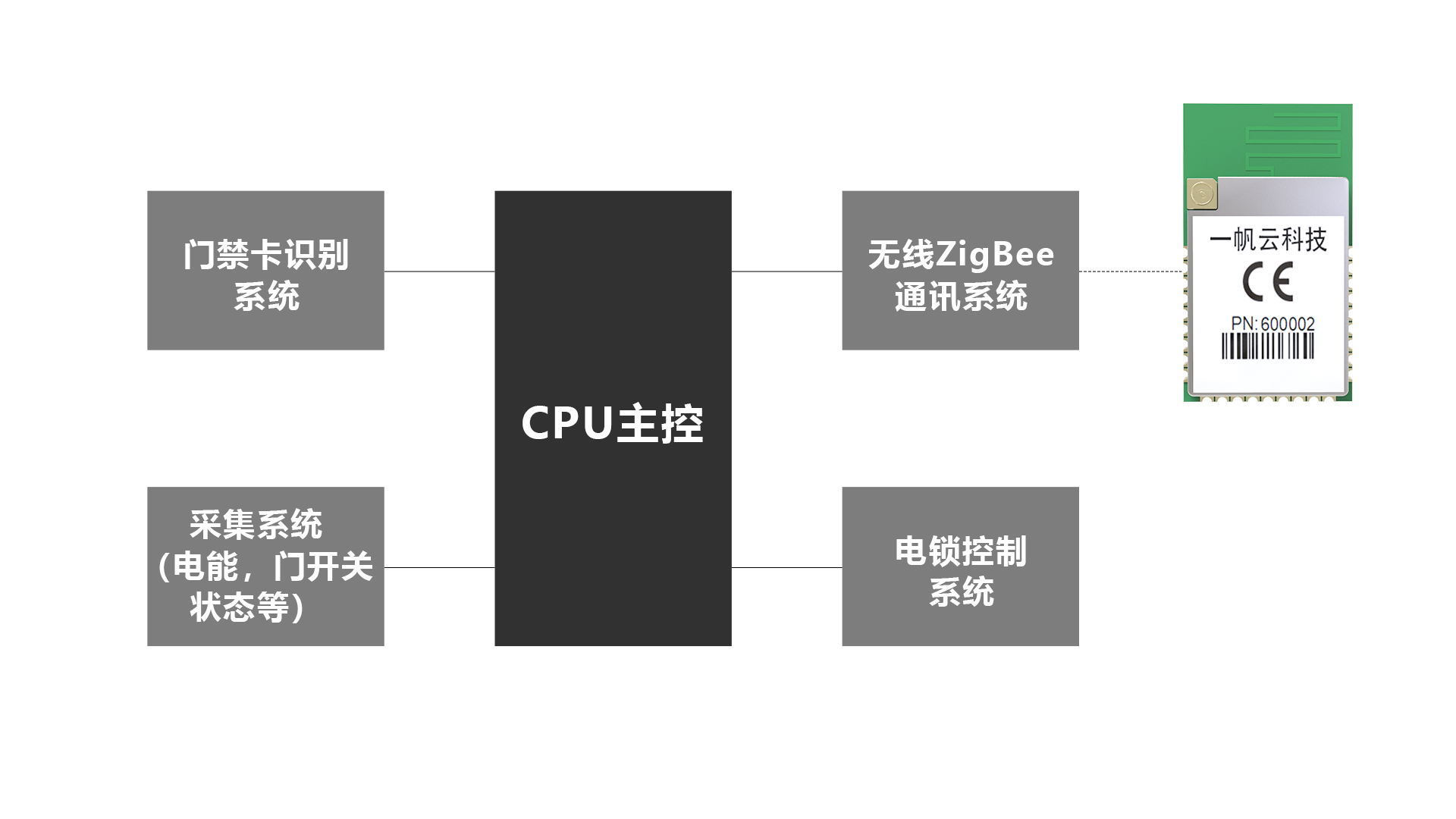

门锁内部组成

无线智能门锁主要由门禁卡识别系统、采集系统、电锁控制系统和无线zigbee通讯系统组成如图所示。主要负责控制门锁、识别门禁卡、采集电量、门锁状态报警等功能。其中，无线zigbee通讯部分，使用晓网科技ZigBee3.0模组，可以轻松加入无线组网，实现与网关基站的通讯。

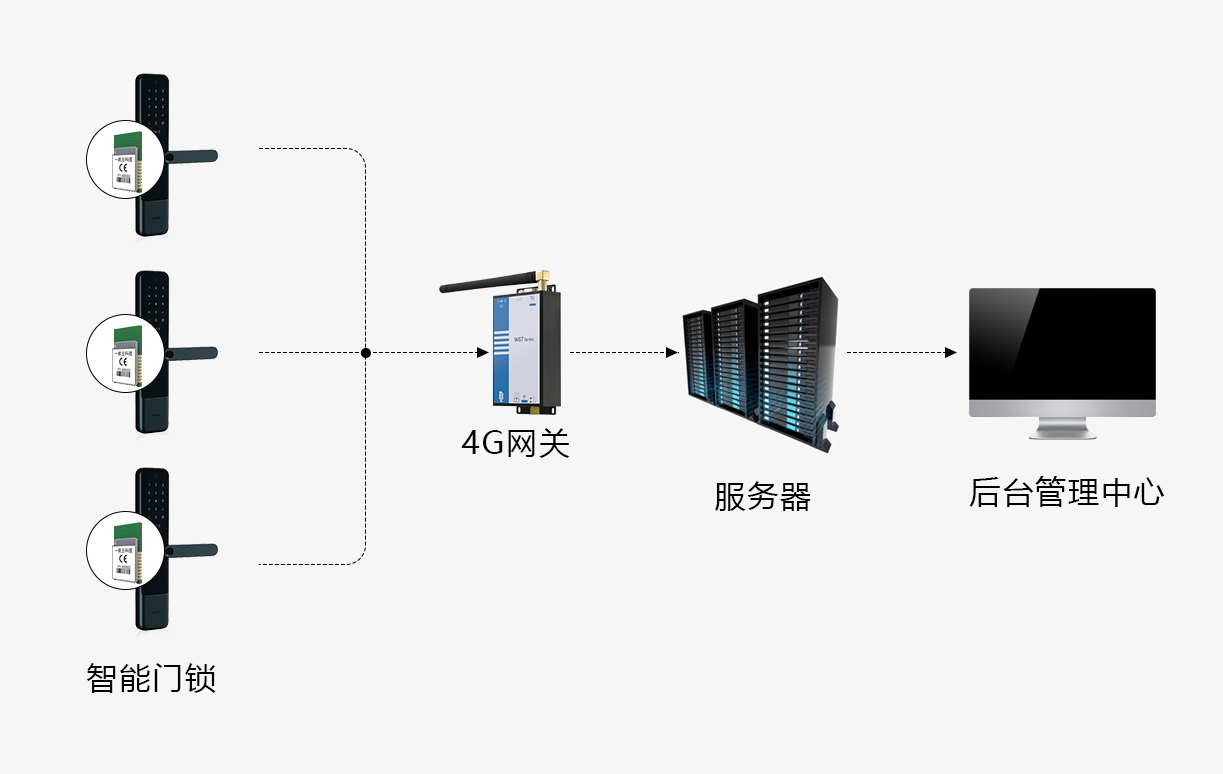

方案拓扑

系统主要由无线智能门锁、4G网关基站以及服务器组成，省去联网布线的麻烦，实现智能门锁的联网控制管理。


硬件参数


手册下载

驱动与软件下载
