YF100CA是一帆云科技推出一款UHF RFID天线一体化读卡模块，集成915Mhz读卡模块的陶瓷天线整体体积减少了60%。同时，产品采用行业通用FPC连接器，可方便的安装在尺寸受限的超高频手持机，读卡器内，同样的性能，更小的尺寸，开启了更多应用的可能性，是新零售智能仓储和智能售货柜等解决方案的极佳选择。

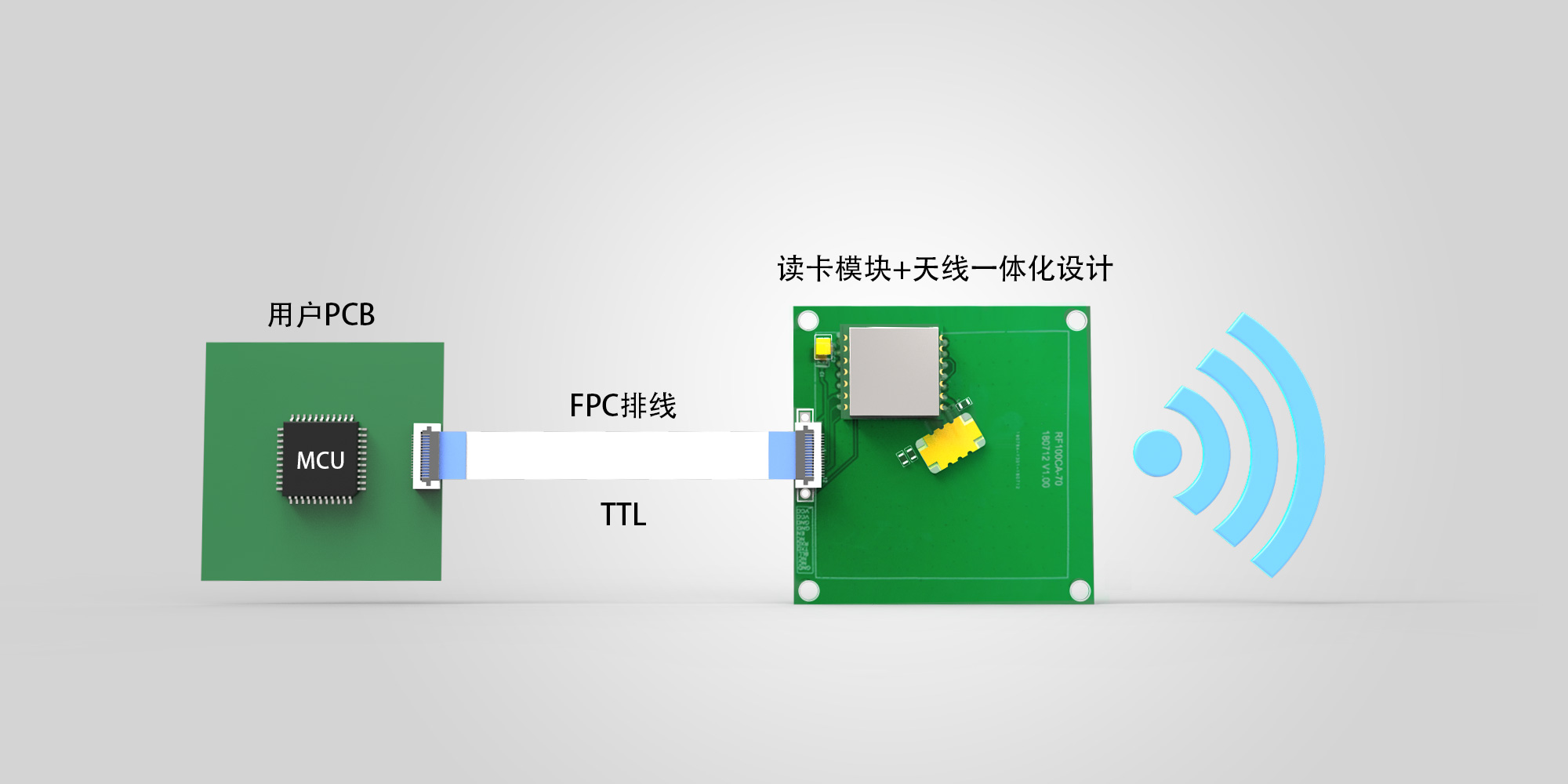

读卡模块+天线一体化设计
通过柔性FPC连接MCU，使用TTL串口读写标签数据，无需超高频知识直接使用

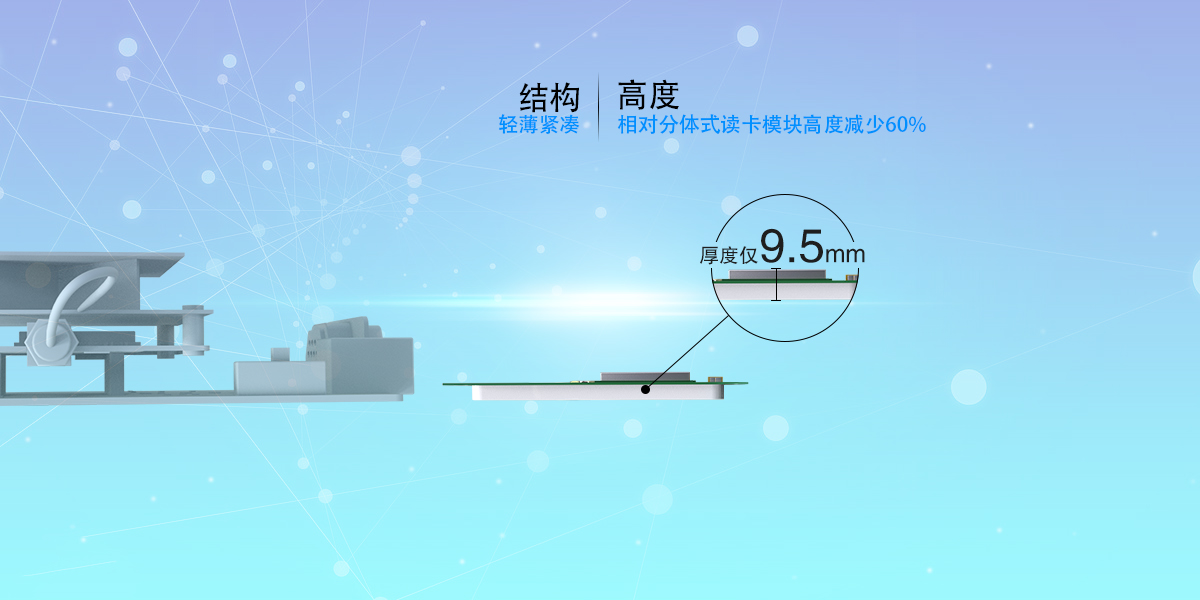

轻薄紧凑的结构
相比于单独模块+尼龙柱固定外置天线，一体式天线大大减少了整体高度，更适合手持机使用
功耗低，效率高
睡眠功耗1uA，无需额外散热器，120ms唤醒时间

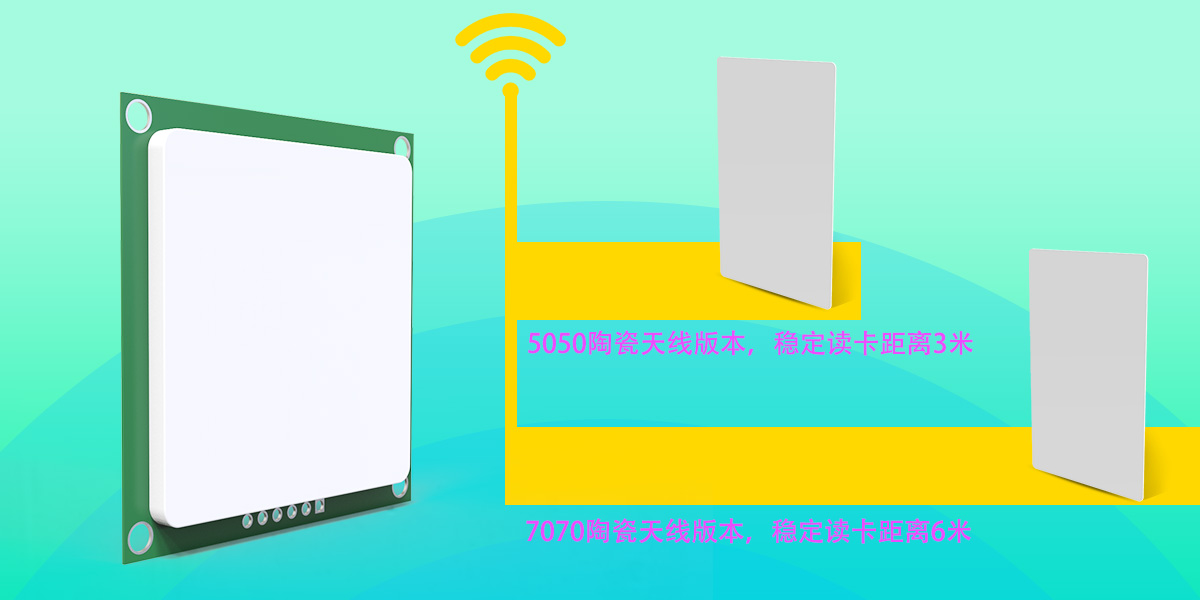

读卡距离远
5050陶瓷天线版本，稳定读卡距离3米； 7070陶瓷天线版本，稳定读卡距离6米；
结构性处理散热问题
天线底板大面积覆铜导热，连续盘存温升小于10度，支持室温下长期连续满负荷工作
支持多种RFID读卡协议
支持ISO18000-6C/EPC Gen2等多种协议
支持多个国家地区制式
支持国家及地区：US, Canada and other regions、Europe and other regions 、Mainland China、Japan、Korea、Malaysia、Taiwan

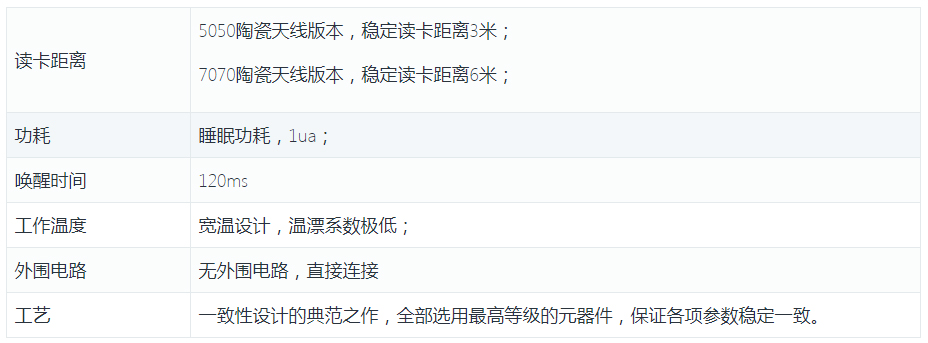

特点：

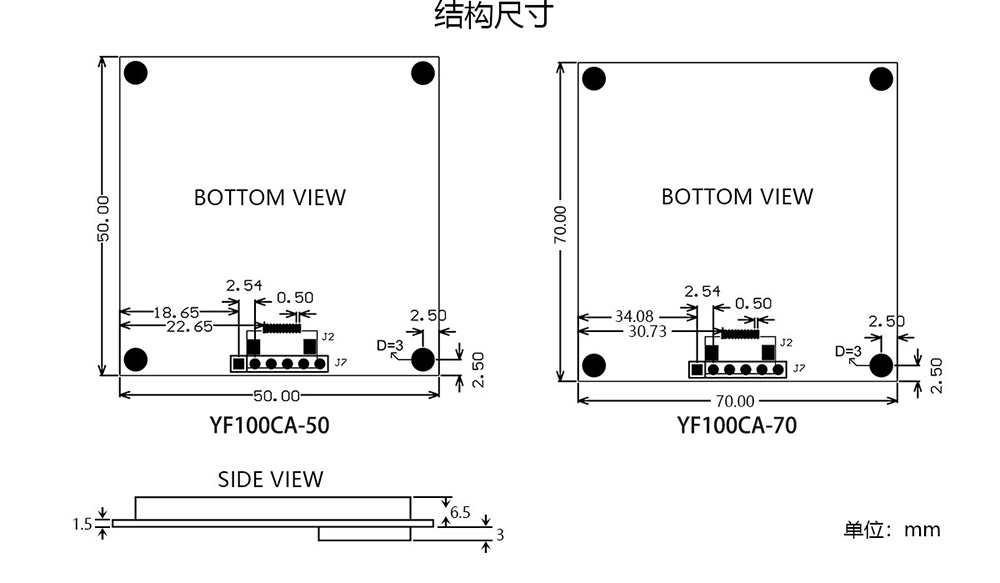

根据增益的大小，该系列产品包含50*50mm的YF100CA-50和70*70mm的YF100CA-70两款产品。

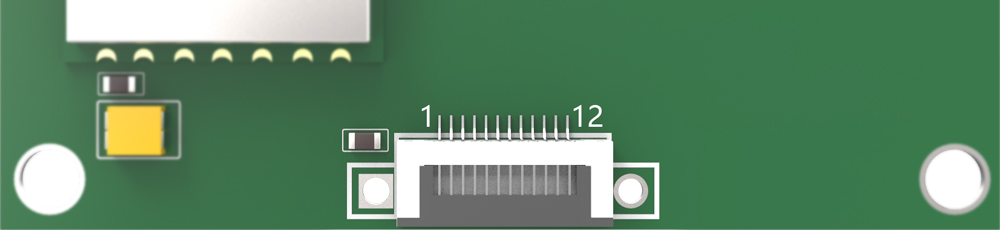

引脚定义：
 | ||
| PIN | 定义 | 说明 |
| 1 | 5V | 电源 |
| 2 | 5V | |
| 3 | GND | 接地 |
| 4 | GND | |
| 5 | EN | 使能引脚 |
| 6 | NC | 保留引脚，悬空处理 |
| 7 | RXD | TTL接收 |
| 8 | TXD | TTL发送 |
| 9 | BELL_EN | 蜂鸣器使能 |
| 10 | NC | 保留引脚，悬空处理 |
| 11 | NC | 保留引脚，悬空处理 |
| 12 | GND | 接地 |
|
